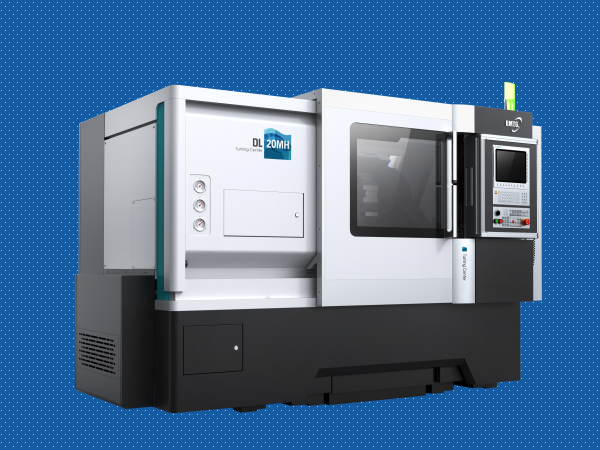

1、加工范圍
|
最大回轉直徑mm |
φ440 |
||
最大切削直徑(軸/盤)mm |
φ260/φ400 |
|||
最大切削長度mm |
600;1000 |
|||
2、卡盤 |
卡盤尺寸 |
8″(中實) |
||
3、主軸 |
主軸頭型式 |
ISOA2-6 |
||
主軸轉速范圍r/min |
45~4000 |
|||
主軸前軸承直徑mm |
φ110 |
|||
主軸通孔直徑mm |
φ76 |
|||
通過棒桿直徑mm |
φ65(采用中空卡盤、中空油缸時) |
|||
主軸扭矩Nm |
157/214 |
|||
4、進給驅動 |
快速移動速度 m/min |
X軸20 Z軸20 |
||
切削進給速度 mm/min |
X軸0.01~9000 Z軸0.01~12000 |
|||
X/Z軸最大行程 mm |
X軸265 Z軸640 /1040 |
|||
5、機床精度標準 |
主軸短錐面的徑向跳動精度 |
合格品 |
0.006mm |
|
定位精度: |
合格品 |
(X)0.011mm(Z)0.014mm(600) 0.018mm(1000) |
||
重復定位精度: |
合格品 |
(X)0.004mm(Z)0.006mm(600) 0.007mm(1000) |
||
執行GB/T16462.1-2007《數控車床和車削中心檢驗條件 第1部分:臥式機床幾何精度檢驗》 執行GB/T16462.4-2007《數控車床和車削中心檢驗條件 第4部分 線性和回轉軸線的定位精度及重復定位精度檢驗》 |
||||
6、電機規格
|
主軸驅動電機 CTB-4011ZGC10-M5G |
功率kw |
11/15 |
|
扭矩Nm |
105 |
|||
轉速r/min |
1000/6000 |
|||
X軸伺服電機 biSc8/3000 |
功率kw |
1.2 |
||
扭矩Nm |
7 |
|||
轉速r/min |
3000 |
|||
Z軸伺服電機 biSc8/3000 |
功率kw |
1.2 |
||
扭矩Nm |
7 |
|||
轉速r/min |
3000 |
|||
7、標配數控系統 |
FANUC 0i-TF(5) |
|
||
8、刀塔 |
刀塔工位數 |
12工位 |
||
換刀方式 |
按最短路徑,任意換刀,液壓馬達驅動 |
|||
換刀時間(相鄰/最遠) |
0.45/1.45 |
|||
刀柄尺寸 |
25mm×25mm |
|||
內孔刀柄尺寸 |
最大φ40 mm |
|||
9、液壓尾座 |
最大行程mm |
550/900 |
||
尾座套筒直徑mm |
φ85 |
|||
尾座套筒行程mm |
139 |
|||
尾座套筒推力N |
900-2700 |
|||
芯軸錐度 |
MT. NO.5 |
|||
10、機床結構 |
機床設計制造符合ISO國際標準 |
|||
機床所有零部件和各種計量單位全部符合國際單位(SI)標準 |
||||
X/Z軸導軌形式:線性導軌 |
||||
X/Z軸絲杠形式:雙螺母預緊滾珠絲杠 |
||||
11、機床保護
|
機床防護裝置安全、齊全、可靠 |
|||
符合GB15760-1995《金屬切削機床安全防護通用技術條件》 |
||||
機床噪聲:符合國家標準<83dB(A) |
||||
電控柜冷卻采用冷熱交換器降溫,密封防塵,防護等級IP54 |
||||
12、潤滑系統
|
采用自動集中潤滑裝置,對各滑動面及滾珠絲杠實行強制潤滑 |
|||
油位過低(缺油)時機床顯示報警 |
||||
潤滑油 |
L-G32導軌潤滑油 |
|||
潤滑箱容積L |
1.8 |
|||
潤滑電機功率W |
4 |
|||
13、冷卻系統
|
冷卻箱容積 L |
450/500 |
||
華樂士冷卻泵W |
440 |
|||
刀塔冷卻管為內藏式 |
||||
14、液壓系統 |
液壓站裝有散熱裝置,可保證24小時機床連續工作 |
|||
油箱容積L |
52(注油:45L) |
|||
液壓油牌號 |
L-HM32;GB11119抗磨液壓油 |
|||
液壓泵電機功率 KW |
1.5 |
|||
最大壓力 bar |
40 |
|||
15、電氣系統 |
符合GB/T5226.1-1996《工業機械電氣設備第一部分:通用技術條件》標準 |
|||
系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能 |
||||
配有RS232標準通訊接口 |
||||
數控系統 |
FANUC 0i- TF(5) |
|||
16、機床配件及外購件 |
機床配件及外購件均選用國內、外優質產品(詳見外購件清單) |
|||
17、排屑裝置 |
排屑機形式 |
自動 □鏈板 □磁刮板 排屑機及鐵屑搬運車可供選擇 |
||
安裝位置 |
側排式 |
|||
18、三色警示燈
|
紅燈 |
顯示報警 |
||
黃燈 |
顯示程序結束 |
|||
綠燈 |
顯示程序正在執行中 |
|||
19、機床電源 |
電源電壓范圍 |
交流三相380V ± 10% 50HZ |
||
機床用電總功率kVA |
最大30 |
|||
20、機床顏色 |
機床標準顏色 |
□大連機床集團有限責任公司機床出廠標準色 |
||
用戶要求的顏色 |
□ (提供色板) |
|||
21、機床外形尺寸及重量 |
長×寬×高mm |
3900mm×1910mm×1880mm (DLD-20M/600含排屑器) |
||
4430mm×1910mm×1880mm (DLD-20M/1000含排屑器) |
||||
機床重量kg |
4000/5000 |
|||
22、包裝箱尺寸 |
長×寬×高mm |
木箱 |
4296mm × 2105mm × 2441mm (DLD-20M/600) |
|
5425mm × 2262mm × 2441mm (DLD-20M/1000) |
||||
鐵底排 |
4350mm × 2250mm × 2230mm (DLD-20M/600) |
|||
4855mm × 2250mm × 2230mm (DLD-20M/1000) |
||||
23、超強的連續加工能力 |
例如:工件材料45#,直徑100mm,當切削速度為670r/min時,該機床可以達到切深5mm,進給量0.2mm/r進行連續切削。 |
