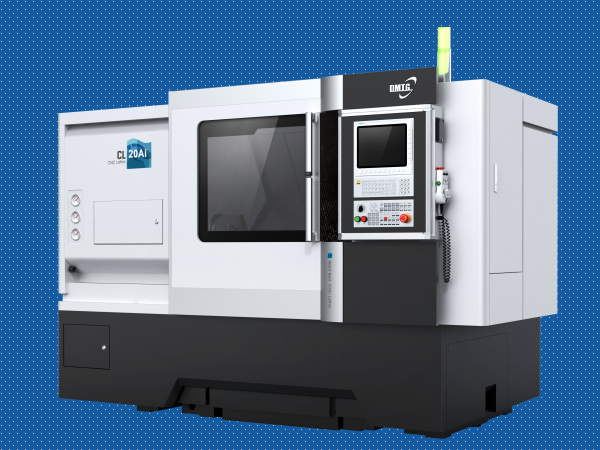

斜床身數控車床 CL-20

1、加工范圍



最大回轉直徑mm

φ440

最大切削直徑(軸/盤)mm

φ260/φ300

最大切削長度mm

450(排刀架)  600(電動刀架)

2、卡盤

卡盤尺寸

8″中實 氣動

3、主軸

主軸頭型式

ISOA26

主軸轉速范圍r/min

453000

主軸前軸承直徑mm

φ100

主軸通孔直徑mm

φ62

通過棒桿直徑mm

φ51(采用中空卡盤、中空油缸時)

4、進給驅動

快速移動速度 m/min

X16        Z20

切削進給速度 mm/min

05000

X/Z軸最大行程  mm

X400(排刀架)      160(電動刀架)

Z460(排刀架)    610(電動刀架)

5、機床精度標準

定位精度:

X0.011mm    Z0.011mm

重復定位精度:

X0.004mm    Z0.004mm

正反差值:

X0.007mm    Z0.007mm

執行GB/T164622007《數控臥式車床精度檢驗》標準。

6、主軸轉動系統



主軸功率kw

11/15

主軸扭矩Nm

93/127

7、進給系統

交流伺服電機扭矩

X/Z軸         7Nm/7Nm

8、電動刀塔(選配)

刀塔工位數

8工位

換刀方式

按最短路徑,任意換刀

換刀時間(相鄰/最遠)

2.1s/3.2s(8工位)

9、排刀

刀柄尺寸

25mm×25mm

 內孔刀柄尺寸

最大φ40 mm

10、機床結構

機床設計制造符合ISO國際標準

機床所有零部件和各種計量單位全部符合國際單位(SI)標準

X/Z軸導軌形式:線性導軌

X/Z軸絲杠形式:滾珠絲杠

11、機床保護



機床防護裝置安全、齊全、可靠

符合GB157601995《金屬切削機床安全防護通用技術條件》

機床噪聲:符合國家標準<83dBA

電控柜冷卻采用冷熱交換器降溫,密封防塵,防護等級IP54

12、潤滑系統



采用自動集中潤滑裝置,對各滑動面及滾珠絲杠實行強制潤滑

油位過低(缺油)時機床顯示報警

潤滑油

T68#導軌潤滑油

潤滑箱容積L

1.8

潤滑電機功率W

3

13、冷卻系統



冷卻箱容積 L

200

華樂士冷卻泵W

電機功率180

14、電氣系統

符合GB/T5226.11996《工業機械電氣設備第一部分:通用技術條件》標準

系統具有完善可靠的聯鎖、安全保護和故障診斷報警等功能

配有RS232標準通訊接口

數控系統

FANUC 0i-TF(5)

15、機床配件及外購件

機床配件及外購件均選用國內、外優質產品(詳見外購件清單)

16、三色警示燈



紅燈

顯示報警

黃燈

顯示程序結束

綠燈

顯示程序正在執行中

17、機床電源

電源電壓范圍

交流三相380V ± 10%  50HZ

機床用電總功率KVA

最大25

18、機床顏色

機床標準顏色

□大連機床集團有限責任公司機床出廠標準色

用戶要求的顏色

             (提供色板)

19、機床外形尺寸及重量

長×寬×高mm

3165 × 1655 × 1760

機床重量kg

3900

20、包裝箱尺寸

長×寬×高mm

3500 × 2425 × 2300







21、標配數控系統

及各向驅動電機

數控系統

FANUC 0i-TF(5)

主軸電機

ZJY265A-11BM

(11/15 kW)

X/Z向

驅動電機

βiSc 8/βiSc 8

(7/7Nm)

22、超強的連續加工能力

例如:工件材料45#,直徑150mm,當切削速度為1125r/min時,該機床可以達到切深4mm,進給量0.35mm/r進行連續切削。
